显微镜和微量分析研究实验室（MMRL）是火狐体育科学与数学学院的一个研究单位。MMRL是大学广泛的资源和设施。MMRL及其显微镜对所有在研究和课堂中需要这些设施的潜在大学用户以及外部公共和私营部门客户开放。
MMRL位于环境与生命科学中心的一楼，在马洛里大厅和理查森大厅对面。目前，MMRL拥有透射电子、扫描电子和原子力显微镜。可供使用的显微镜包括：
- 日立H-7500 TEM
- 日立S-3400N可变压力扫描电镜
- 尼康C2 Plus共聚焦激光扫描显微镜（CLSM）。
- 布鲁克尺寸图标®扫描探针显微镜(SPM)
此外，MMRL用户还可使用以下项目：
- 蔡司AXIO 200双聚光光学显微镜。
- 尼康Optispot 2光学显微镜与DIC系统。
- 三台徕卡2030旋转石蜡切片机。
- 两台徕卡UC7超微切片机。
- LKB 7800玻璃制刀机。
- Leica Reichert Ultratrim。
- 丹顿临界点干燥机。
- 丹顿溅射涂层机（四桌和五桌）。
- tisk - tek VIP组织处理器。
- Thermo Scientific HistoStar嵌入工作站。

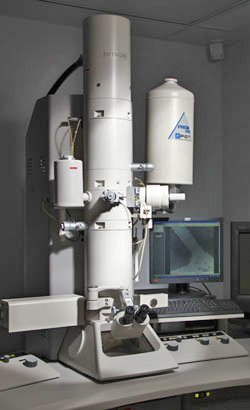

日立H-7500 TEM
日立H-7500钨/LaB6透射电镜是一种适用于高倍率生物组织和软质材料检测的仪器。它配备了布鲁克薄窗能量色散x射线（EDS）探测器，能够探测从硼到以上的元素。慢扫描AMT CCD相机与像素分辨率1024 × 1024安装到柱侧安装。
电子显微镜的状态图形化显示在TEM计算机上，允许用户调用窗口设置参数以适应他们的需要。
显微镜的能力
- 分辨率：点对点分辨率0.23nm
- 加速电压:20kv - 120kv
放大:
变焦
- HC模式
- × 700 ~ × 200000（30步）
- 人力资源管理模式
- × 4000 ~ × 60万（20步）
- 低镁
- × 50 ~ 1000（10步）
- 试样阶段：试样最大倾斜20°
- PGT Prism 2000能量色散x射线光谱仪（C-U）
- 光谱点采集
- x射线线扫描
- x射线的映射
- AMT侧安装慢速扫描CCD （1024 × 1024）
- 宽视场的图像解释
- 实时背景校正
日立S-3400N扫描电镜
日立S-3400N是一款可变压力扫描电镜（VP-SEM），在自动光丝饱和和“无接触”物镜孔径对准方面提供了先进的技术。在分析室中建立了用于EDS等探测器的高起飞角端口。在物镜孔片的底部安装了一个qud型半导体BSE探测器，允许在高或低真空模式下进行成分和高分辨率成像。
显微镜的能力
- 决议
- 二次电子像（SEI）
- 30kv高真空模式下3.0 nm分辨率
- 在3kv高真空模式下，分辨率为10nm
- 背散射电子图像（BSI）
- 在30kv低真空模式下4.0 nm分辨率
- 二次电子像（SEI）
- 电子源：预中心筒式钨丝发夹
- 加速电压：0.3kV ~ 30kv
- 独特的vp操作模式
- vp模式允许显微镜在样品室中从6 Pa到270 Pa的压力设置范围内操作分析。湿、油性和非导电样品在其自然状态下，无需充电，无需常规样品制备。
- 布鲁克-AXS Xflash x射线探测器（SDD）
- 处理多达1,000,000个信号
- 免维护和免振动探测器和
- 不需要液氮
- 定性和定量元素分析
- x射线线扫描
- x射线的映射
- 四型半导体背散射电子探测器，提供样品表面成分和形貌信息。可在高真空和低真空模式下使用。
布鲁克尺寸图标® SPM
布鲁克Dimension ICON®扫描探针显微镜（SPM）为纳米级研究带来了最高水平的性能，功能和AFM可访问性。它配备了基于PeakForce敲击模式的ScanAsyst®自动图像优化技术，该技术在图像中的每个像素上执行非常快速的力曲线。该技术使用户能够更快、更容易地获得一致的高质量结果。Bruker ICON SPM系统具有多种成像模式和功能。
成像模式和功能
- ScanAsyst
- 自动图像优化模式
- 接触模式AFM
- 攻丝模式AFM
- PeakForce攻
- 电磁测量
- 力学性能分析
- 压电响应（PFM）
- 对压电材料的响应进行成像的一种电子AFM技术
- 流体中的原子力显微镜
- 导电AFM （C-AFM）
- 一种测量材料电导率变化的电流测量技术。
- 力调制
- 一种成像局部样品刚度和弹性的技术，通过振荡悬臂梁，探头尖端与样品保持恒定的接触
- 电化学（EC）接触方式
- 能够在电化学控制下对电极表面进行现场实时成像
- PeakForce
- QNM
- 纳米尺度的定量纳米力学制图，包括模量、附着力和形貌
- PeakForce金枪鱼
- 定量表征纳米级材料。它同时以高分辨率绘制样品电导率，纳米力学性质和样品形貌
- 样品加热
- 温度梯度（20°C至200°C）的研究具有最高的精度
尼康C2 Plus共聚焦激光扫描显微镜（CLSM）
尼康C2 Plus是一款点扫描共聚焦显微镜，具有四个通道：405、488、561和640nm激发。它配备了四条固态激光线（405、488、561和640 nm），能够拍摄高达2048 x 2048 μ m像素分辨率的图像。它提供了一个“X-cite”120 LED系统，用于荧光和使用DAPI， GFP和Tex Red过滤器的宽视场过滤器。Ti体系的目标是10倍、20倍、40倍、20倍、40倍、60倍和100倍的油，都具有DIC能力。探测器包括三个标准的光倍增管（pmt）， pco。边缘4.2科学CMOS摄像头，以及一个传输探测器。扫描头连接在全自动尼康Ti显微镜上，完全由NIS-Elements C软件控制。尼康完美对焦系统可连续确定到盖盖的距离，从而促进了延长寿命的实验。
显微镜的能力
- 高效率的电流扫描器以高达100帧/秒的速率工作
- 启用同时采集三个荧光通道
- 实现4个光谱剖面的高速依次采集
- 完全由NIS-Elements C成像软件控制
- 同时三通道成像
- 连续成像多达五个通道
- 高分辨率外延荧光成像高达2048 × 2048像素使用CMOS相机
目标
- 尼康计划Apo 10x na0.45
- 尼康计划Apo 20x NA 0.75
- 尼康Plan Fluor 40x NA 0.75
- 尼康Plan Fluor 20X NA 0.75，油浸
- 尼康S Fluro 40x NA 1.30，油浸
- 尼康Apo λ (Lambda) 60x na1.40，油浸
- 尼康计划Apo 100x na1.45，油浸
Denton Desk IV TSC冷溅射/蚀刻和碳棒配件
该工具用于在样品上溅射导电膜（金或金/钯）进行SEM分析，并在某些模型中提供一些有限的表面清理。安装一个涡轮分子泵的系统，使其能够快速泵室到高真空水平。该系统有六种主要操作：真空、蚀刻、旋转、溅射、定时蚀刻和定时溅射。
特性
- PC部分：>= 5mm
- 晶圆片或SEM存根：圆50毫米至100毫米
规格/功能:
- 腔室：6个″OD x 6个″H圆柱形金属腔室
- Au或Au/Pd目标
- 氩气
- 蚀刻模式清洗样品之前的金属沉积
- 手动或自动定时溅射/蚀刻
- 碳蒸发
典型应用:
- 涂上一层薄薄的金属或碳膜，以消除非导电样品的SEM电荷效应
Denton DV-502A高真空蒸发器
DV-502A是一种高真空蒸发器，用于扫描和透射电子显微镜样品的精细碳（用于x射线微分析）或金属蒸发。采用Denton经济型扩散泵设计，可快速、重复地从大气到高真空循环。
碳涂层可以作为支撑层或作为聚合物涂层网格的附加稳定剂蒸发到网格上。用于对分离的大分子（如蛋白质）成像的栅格可以通过发光放电来降低它们的疏水性。

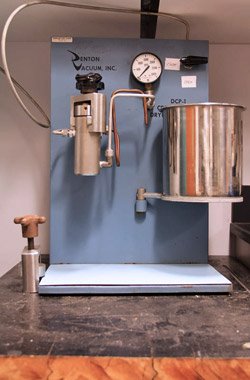

Denton真空DCP-1临界点干燥机
Denton临界点干燥装置安装在一个坚固的支架上，该支架带有一个加权底座，可以方便地放在实验室工作台上。它是用于液体二氧化碳（CO2）临界点与分级系列乙醇干燥生物材料。腔室直径为1-1/8”。× 2-5/8“高，将持有大量的网格或半打SEM存根。一个可移动的不锈钢线篮1”直径。× 2-1/2”长也提供。
徕卡2030旋转式石蜡切片机
Reichert/Leica 2030 Microtome是为大多数常规组织学和生物学需求而设计的。高精度和稳定性确保了蜡和塑料嵌入部分的可复制部分质量。它有一个光滑的手轮运动，允许可控的切割速度与零反弹。垂直滚轮向侧面倾斜，可防止在切片过程中试样圆柱体发生任何偏差。切片计数器和自动试样进料为1至60微米。我们的电子显微镜设备中有三台Reichert显微切片机。

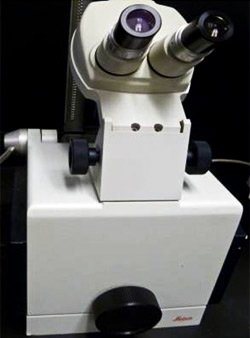

Leica Reichert Ultratrim
Leica Reichert ultratrim是一种内置高速铣削装置的电磁试样修整器。超基板由总放大倍数为20倍的立体显微镜、照明灯20W反射镜卤素灯、标本载体和修样工具组成。在用显微镜观察标本时，使用经过标本的特殊铣刀进行修剪。试样可居中±2mm，旋转约90°C，点击停止机构铣削锥体面。在每次操作期间，选中的详细信息保持在字段的中心。

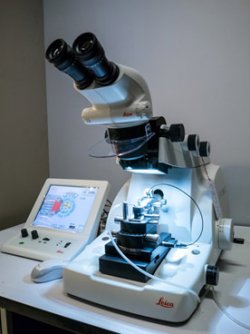

徕卡EM UC7超微显微镜
徕卡EM UC7提供先进的超微显微镜技术，并设有触摸屏控制面板。它可以轻松制备半薄和超薄切片，以及用于TEM， SEM， AFM和LM检查的生物和工业样品的完美，光滑表面。三个独立的，内置的，亮度控制的LED光源和额外的LED射灯提供出色的照明。徕卡EM UC7的创新触摸敏感控制单元使刀和标本的帮助文件和提示快速和安全的对齐，以方便初学者。可编程刀和切割运动使修剪容易。
tisk - tek VIP组织处理器
EM组织处理器提供了一个紧凑的系统，用于自动处理高分辨率光学显微镜检查的生物标本。
Thermo Scientific HistoStar嵌入工作站
Thermo Scientific HistoStar包埋工作站主要由控制面板、石蜡储存库和分装机、冷热点定位包埋模块、温组织存储抽屉、模具存储、冷板、用于收集工作平台多余石蜡的废物抽屉组成。HistoStar嵌入工作站是唯一的工作站与加热蜡修剪直接内置到工作空间。这是一个照明良好、符合人体工程学、高效的工作站。
